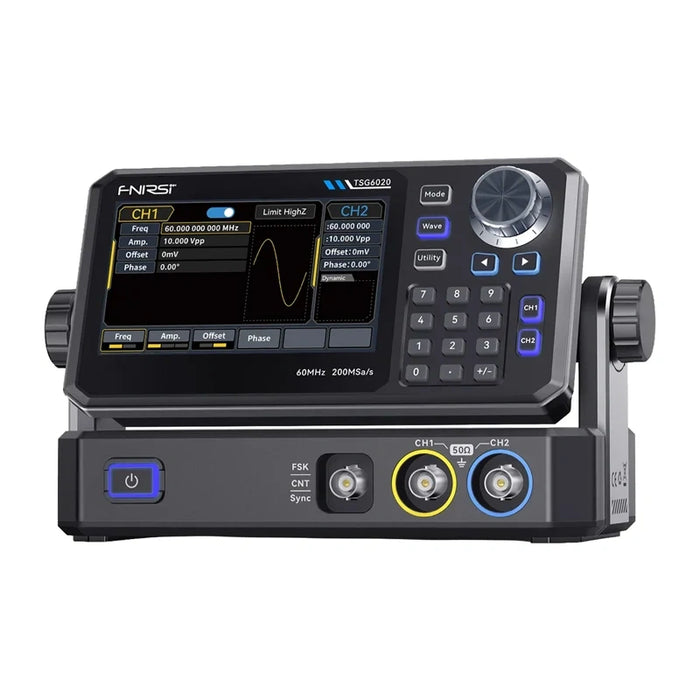

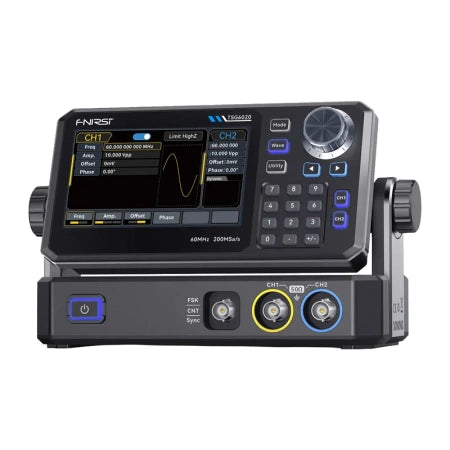

Функционален генератор FNIRSI TSG3020

Функционален генератор FNIRSI TSG3020

FNIRSI TSG3020 съчетава висока точност на генериране на сигнали с интуитивно управление, което го прави идеален за употреба в лаборатории, работилници и на място. Неговият двуканален дизайн, изходна честота до 60 MHz, честота на дискретизация 200 MSa/s и 14-битова резолюция позволяват генерирането на висококачествени сигнали с минимално изкривяване. Устройството предлага широк избор от стандартни и произволни форми на вълната, поддържа шест вида модулация и функция за честотно сканиране, а вграденият честотен брояч допълнително подобрява възможностите му за измерване. Пакетът е допълнен от ясен сензорен екран, усъвършенствани технологии за подобряване на качеството на сигнала и здрав дизайн, създаден за тежка употреба.

Два независими канала

Генераторът е оборудван с два независими изходни канала, което позволява едновременно генериране на два различни сигнала и улеснява по-сложни измервания. Максималната изходна честота е 60 MHz, а амплитудният диапазон е оптимизиран за различни конфигурации на натоварване и честота. За висок импеданс диапазонът е от 2 mVpp до 20 Vpp при честоти под 10 MHz и от 2 mVpp до 10 Vpp над 10 MHz. С товар от 50 Ω, генераторът предлага диапазон от 1 mVpp до 10 Vpp под 10 MHz и от 1 mVpp до 5 Vpp при честоти над 10 MHz. Честота на дискретизация от 200 MSa/s и 14-битова вертикална резолюция осигуряват точно възпроизвеждане на формата на вълната, запазване на най-фините детайли и много ниско изкривяване.

Стандартни и произволни форми на вълната

TSG3020 генерира най-често използваните форми на вълната, като синусоида, квадрат, пилообразна (трионна), импулсна, шумова и DC. Той също така поддържа персонализирани произволни форми на вълната, създадени точка по точка, което позволява прецизно възпроизвеждане дори на много сложни сигнали. Технологията VeriPoint позволява генерирането на произволни форми на вълната с честота на дискретизация от 1 µSa/s до 200 MSa/s, като същевременно се поддържа пълна детайлност на сигнала и много ниско трептене под 200 ps. Технологията ZeroSurge осигурява най-високо качество на квадратни, импулсни и трионни форми на вълната, като ограничава превишаването до максимум 1% и осигурява много кратки времена на нарастване и спадане до 13,5 ns. Резултатът е остри ръбове и по-голяма точност при тестване на електронни схеми.

Разширена модулация

Генераторът поддържа шест типа модулация (AM, FM, PM, FSK, ASK и PSK), което го прави идеален за тестване на цифрови комуникационни системи и радиооборудване. Функцията за честотно сканиране работи в линеен или логаритмичен режим, а времето за сканиране може да се регулира от 1 ms до 500 s с точност от ±0,1%. Тези възможности позволяват удобен анализ на характеристиките на филтъра и честотната характеристика на тестваните системи. Вграденият 7-цифрен честотен брояч поддържа TTL сигнали в диапазона от 100 mHz до 100 MHz, измервайки честота, период и работен цикъл с точност от ±51 ppm.

Удобна работа за всяка задача

FNIRSI TSG3020 осигурява много високо качество на сигнала дори при взискателни приложения. Той предлага амплитуда в диапазона от 1 mVpp до 10 Vpp при товар 50 Ω, фазов шум, ненадвишаващ -125 dBc/Hz при 10 MHz и девиация от 10 kHz, и хармонично изкривяване под -40 dBc в диапазона от 30 до 60 MHz. Устройството е лесно за работа благодарение на 4,3-инчов цветен TFT-LCD сензорен екран, поддържан от физически бутони, които позволяват бърза промяна на параметрите. По време на работа дисплеят показва предварителен преглед на вълновите форми и текущото състояние на генератора, което улеснява конфигурирането и наблюдението на всички настройки.

Обширни опции за конфигуриране

Генераторът е оборудван с цялостни функции за защита на изхода, включително изолация на каналите, защита от заземяване и TTL-съвместим синхронизиращ изход, осигуряващи безопасна и стабилна работа дори при взискателни условия. Ефективна охладителна система с алуминиев радиатор и тих вентилатор поддържа оптимална температура, гарантирайки, че устройството поддържа стабилна производителност дори при продължителна употреба. Енергонезависимата памет ви позволява да запазите до 24 персонализирани произволни форми на вълната и да ги извикате незабавно без преконфигуриране. TSG3020 поддържа режим на непрекъсната работа, гейтиран изход, модулация и функция за сканиране, осигурявайки голяма гъвкавост при изграждане на измервателни настройки и автоматизирани тестови системи.

Включено в комплекта

• генератор на функции
• адаптер за зареждане
• кабел за зареждане Type-C
• кабел за данни
• измервателен кабел
• щипки „крокодил“
• ръководство за потребителя
