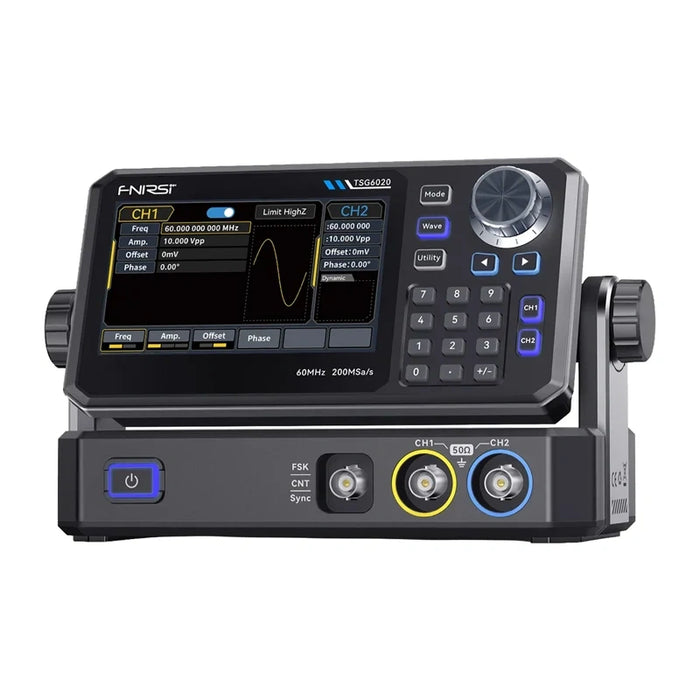

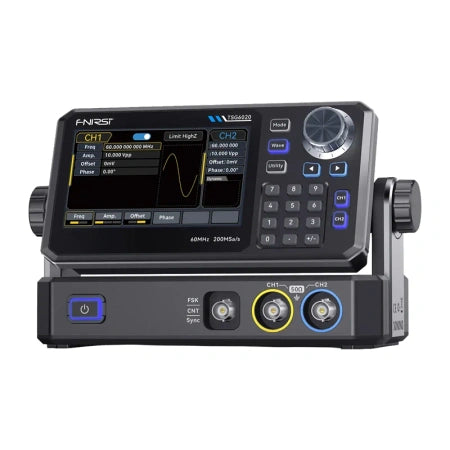

Функционален генератор FNIRSI TSG6020

Функционален генератор FNIRSI TSG6020

Прецизното генериране на сигнали, обширните опции за конфигуриране и усъвършенстваните функции за измерване правят FNIRSI TSG6020 идеален за употреба в лаборатории, както и за сервизни дейности и проектиране на електронни схеми. Неговият двуканален дизайн, изходна честота до 60 mHz и честота на дискретизация от 200 MSa/s с 14-битова резолюция осигуряват вярно възпроизвеждане на вълновите форми и висока оперативна точност. Генераторът поддържа много видове модулация, позволява ви да създавате свои собствени произволни вълнови форми и предлага функция за честотно сканиране и вграден честотен брояч. Интуитивен сензорен екран, бърз достъп до запазени настройки и здрав дизайн гарантират, че устройството остава лесно за използване дори по време на интензивна, продължителна работа.

Висококачествени генерирани сигнали

FNIRSI TSG6020 е оборудван с два независими изходни канала, което му позволява да генерира два различни сигнала едновременно и удобно да извършва по-сложни тестове и анализи. Генераторът предлага изходна честота до 60 mHz и благодарение на честота на дискретизация от 200 MSa/s и 14-битова вертикална резолюция, той осигурява високоточно възпроизвеждане на формата на вълната с минимално изкривяване. Диапазонът на изходното напрежение е оптимизиран за различни конфигурации на натоварване – от 2 mVpp до 20 Vpp при висок импеданс за честоти под 10 mHz, от 2 mVpp до 10 Vpp над 10 mHz, както и от 1 mVpp до 10 Vpp и от 1 mVpp до 5 Vpp с товар 50 Ω. Тази гъвкавост позволява устройството да се използва в много взискателни лабораторни и дизайнерски приложения.

Стандартни форми на вълните и разширени модулации

Генераторът поддържа всички често използвани форми на вълните, като синусоидални, квадратни, трионни, импулсни, шумови и DC. В допълнение към предварително дефинираните форми на вълните, той ви позволява да възпроизвеждате свои собствени произволни форми на вълните, използвайки метод точка по точка, като гарантира, че всички детайли на формата на вълната са запазени. Технологията VeriPoint използва честота на дискретизация от 1 µSa/s до 200 MSa/s и много ниско трептене под 200 ps, осигурявайки прецизно възпроизвеждане дори на най-сложните форми на сигнала. Устройството поддържа и шест вида модулация (AM, FM, PM, FSK, ASK и PSK), което го прави идеален за тестване на цифрови комуникационни схеми и радио системи.

Още по-голяма прецизност

Технологията ZeroSurge значително намалява превишаването на честотата при квадратни, импулсни и трионни сигнали. Превишаването не надвишава 1%, а времената за нарастване и спадане са максимум 13,5 ns, което води до остри ръбове и много висока точност на генерираните вълнови форми. Генераторът е оборудван и със седемцифрен честотен брояч, който измерва честотата, периода и работния цикъл на сигналите на ниво TTL в диапазона от 100 mHz до 100 mHz с точност от ±51 ppm. Високото качество на сигнала се потвърждава и от параметри, включително ниско ниво на фазов шум до -125 dBc/Hz при 10 mHz (отместване от 10 kHz) и хармонично изкривяване под -40 dBc в диапазона от 30 до 60 mHz.

Честотно сканиране и лесна за употреба работа

FNIRSI TSG6020 предлага честотно сканиране както в линеен, така и в логаритмичен режим. Времето за сканиране може да се регулира от 1 ms до 500 s с точност от ±0,1%, което улеснява, наред с други неща, анализа на характеристиките на филтъра и тестването на реакцията на различни електронни схеми. Работата е опростена от 4,3-инчов цветен TFT-LCD сензорен екран, който работи заедно с традиционните физически бутони. Екранът показва преглед в реално време на генерираната форма на вълната и ключовите работни параметри, което ви позволява бързо да проверите настройките и да направите необходимите корекции.

Стабилна работа дори по време на дългосрочни тестове

Генераторът е проектиран за надеждна работа по време на интензивна употреба. Ефективното разсейване на топлината се осигурява от алуминиев радиатор, поддържан от тих вентилатор, който поддържа правилната температура на компонентите дори по време на много часове работа. Дизайнът включва също защита на изходния канал, изолация и заземяване, докато TTL-съвместимият синхронизиращ изход подобрява възможностите за интеграция с други измервателни устройства. Енергонезависимата памет ви позволява да съхранявате до 24 персонализирани произволни вълнови форми, които могат да бъдат извикани незабавно, без да е необходимо преконфигуриране. Генераторът поддържа и множество режими на работа, включително непрекъснат, гейтиран, модулационен и режим на сканиране, осигурявайки голяма гъвкавост при настройване дори на сложни тестови стендове.

Включено в комплекта

• генератор на функции
• адаптер за зареждане
• кабел за зареждане Type-C
• кабел за данни
• измервателен кабел
• щипки тип „крокодил“
• ръководство за потребителя
