LCR тестер FNIRSI LCR-ST2

FNIRSI LCR-ST2 LCR тестер

Работата с електронни компоненти изисква инструмент, който съчетава точност, бързина и лекота на използване. FNIRSI LCR-ST2 предлага широка гама от измервателни възможности, поддръжка за множество честоти и нива на тестово напрежение, интелигентни функции за анализ и два метода за свързване на тестваните компоненти. Ясен цветен дисплей с автоматично завъртане на изображението, компактен дизайн, подобен на пинсета, и акумулаторна батерия, осигуряваща до приблизително 3 часа работа, правят това устройство идеално както за сервизни станции, така и за работа на място. Този универсален тестер улеснява диагностиката на отделни компоненти и партидното тестване на електронни компоненти.

Широк диапазон на измерване и цялостен анализ на параметрите

Тестерът позволява прецизни измервания на съпротивление в диапазона от 10 mΩ до 10 MΩ, капацитет от 1 pF до 22 mF, индуктивност от 1 μH до 10 H, напрежение до ±30 V и диоди с право напрежение до 0,7 V. В допълнение към основните стойности, устройството показва и ключови електрически параметри като D, Q, Z, X, θ и ESR, което позволява цялостен анализ на свойствата на тествания компонент. Автоматичното разпознаване на резистори, кондензатори и индуктори допълнително ускорява процеса, като елиминира необходимостта от ръчен избор на типа измерване.

Гъвкави настройки за различни приложения

FNIRSI LCR-ST2 ви позволява да регулирате условията на измерване според типа на тествания компонент. Налични са пет тестови честоти (100 Hz, 120 Hz, 1 kHz, 10 kHz и 100 kHz), което позволява професионален анализ на много видове електронни компоненти. Освен това можете да изберете едно от четирите RMS нива на тестово напрежение (0,1 V, 0,3 V, 0,6 V или 1,0 V), за да увеличите стабилността и точността на измерването в зависимост от характеристиките на тествания компонент.

Интелигентни функции за ускоряване на диагностиката

Устройството е оборудвано с режим на сканиране в пълна лента, вариращ от 100 Hz до 100 kHz, което позволява бърз анализ на честотната характеристика на компонента с едно измерване. Тестерът предлага и интелигентна функция за сортиране на компоненти според зададени номинални стойности и допуски, като автоматично ги класифицира като съответстващи или несъответстващи на изискванията по време на масови производствени тестове. Допълнително предимство е едновременното показване на еквивалентни стойности в последователни и паралелни конфигурации, което помага за минимизиране на въздействието на паразитните параметри и увеличава точността на резултатите. Практичните функции HOLD, Max и Min ви позволяват удобно да записвате и анализирате резултатите от измерванията. Устройството позволява и едновременно показване на два параметъра на измерване, което улеснява анализа на резултатите.

Два метода на измерване и лекота на използване

Моделът LCR-ST2 съчетава дизайн с пинсета с опция за използване на сонда Келвин. Правите и извити върхове на сондата улесняват захващането на малки повърхностно монтирани компоненти, докато скобата Келвин позволява прецизни четирипроводни измервания на по-големи компоненти и компоненти с проходни отвори. Комфортът на потребителя е подобрен от 1,47-инчов HD цветен дисплей с функция за автоматично завъртане, която регулира ориентацията, за да съответства на начина, по който се държи устройството, осигурявайки удобна работа както за десничари, така и за левичари. Магнитното закрепване улеснява съхранението на тестера и го държи лесно достъпен по всяко време.

Мобилен, готов за употреба дизайн

Лекият корпус, подобен на пинсета, прави тестера идеален за употреба в лаборатория, сервиз и на терен. Вградената литиева батерия от 300 mAh осигурява до приблизително 3 часа непрекъсната работа, а модерният USB-C порт позволява удобно зареждане на устройството. Освен това, тестерът поддържа измервания на напрежение до ±30 V, което го прави подходящ както за ежедневна диагностика, така и за по-напреднали електронни приложения.

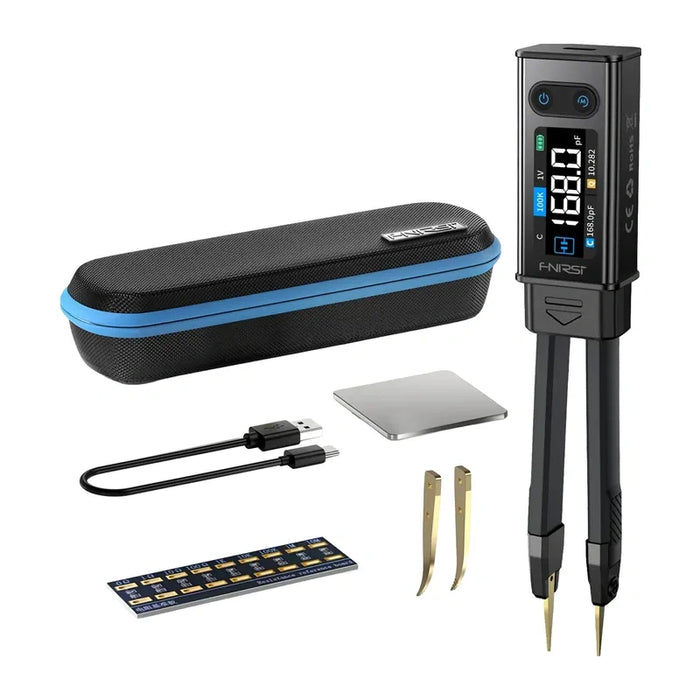

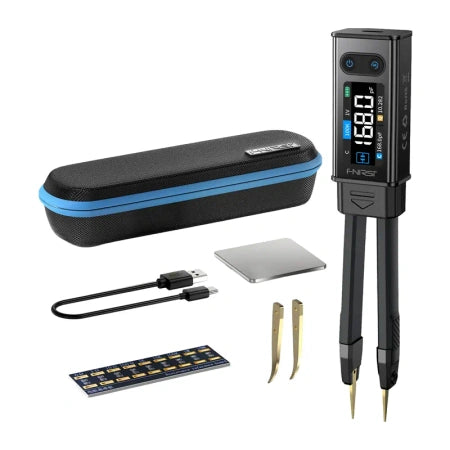

Включено

• LCR тестер
• кутия за съхранение
• извита сонда
• късосъединителна пластина
• кабел за данни
• ръководство за потребителя
