LCR тестер FNIRSI LCR-ST2Plus

FNIRSI LCR-ST2Plus LCR тестер

FNIRSI LCR-ST2Plus позволява измерване на електрически параметри на компоненти и предлага широка гама от приложения както за поддръжка на оборудване, така и за проектиране на нови схеми. Той предлага измервания на множество честоти и нива на тестово напрежение, интелигентно разпознаване на компоненти и функции, които рационализират тестването на отделни компоненти и цели производствени партиди. Неговият компактен, подобен на пинсета дизайн, лесен за четене цветен дисплей и до 3 часа работа с едно зареждане правят устройството идеално както за лабораторни условия, така и за полева работа.

Широк диапазон на измерване и цялостен анализ на параметрите

FNIRSI LCR-ST2Plus позволява прецизно измерване на съпротивление в диапазона от 10 mΩ до 10 MΩ, капацитет от 1 pF до 22 mF, индуктивност от 1 μH до 10 H, напрежение до ±30 V и диоди с право напрежение до 0,7 V. В допълнение към основните стойности, устройството показва и набор от параметри, описващи поведението на тествания компонент, като D, Q, Z, X, θ и ESR. Това позволява много по-точна оценка на свойствата на компонентите и тяхната пригодност за специфични приложения, без да е необходимо да се използват няколко различни измервателни инструмента.

Гъвкави настройки за още по-голяма точност

Тестерът предлага пет честоти на измерване (100 Hz, 120 Hz, 1 kHz, 10 kHz и 100 kHz), което ви позволява да изберете оптималните условия на тестване за типа тестван компонент. Налични са и четири нива на RMS тестово напрежение (0,1 V, 0,3 V, 0,6 V и 1,0 V), което ви позволява да увеличите стабилността и прецизността на измерванията за различни компоненти. Допълнително предимство е едновременното показване на еквивалентни стойности за последователни и паралелни връзки, което минимизира влиянието на паразитните параметри и подобрява точността на измерване при тестване на резистори, индуктори и кондензатори.

Интелигентни функции за рационализиране на ежедневната работа

LCR-ST2Plus е оборудван с режим на пълночестотно сканиране, вариращ от 100 Hz до 100 kHz, което ви позволява да анализирате честотната характеристика на тествания компонент с една команда. Функцията за интелигентно сортиране автоматично сравнява резултатите с предварително дефинирани номинални стойности и допуски, като незабавно класифицира компонентите като преминали или не преминали теста. Това решение значително ускорява тестването на по-големи партиди компоненти и намалява риска от грешки.

Удобно тестване на компоненти

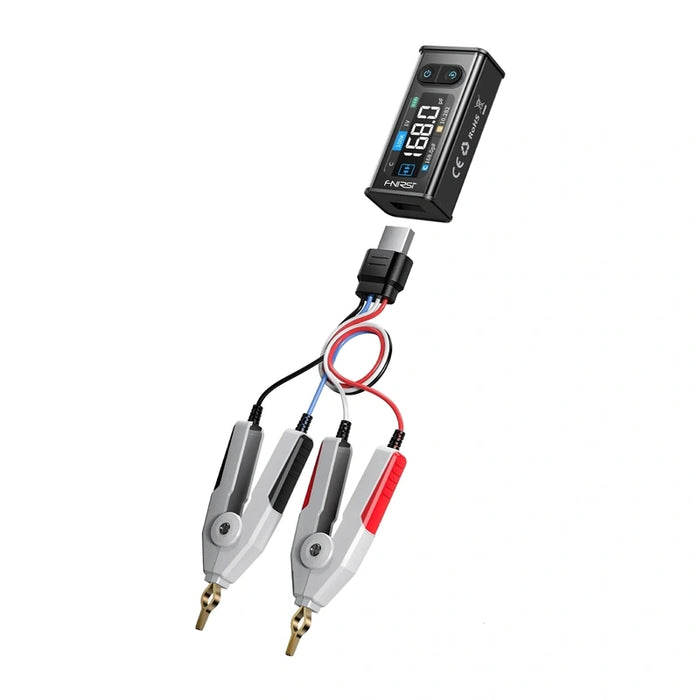

Устройството е проектирано да работи с различни видове компоненти. Комплектът включва прави и извити тестови сонди тип пинсета, които улесняват боравенето с малки SMD компоненти. За по-големи компоненти и компоненти с отвор е предвиден кабел, завършващ с клема Келвин, използващ четирипроводен метод на измерване, който осигурява висока точност. Тестерът автоматично разпознава резистори, кондензатори и индуктори и едновременно с това показва двата най-важни параметъра на тествания компонент на екрана. Също така имате достъп до функциите HOLD, Max и Min, както и възможността да персонализирате системните настройки според вашите предпочитания.

Лесен за четене екран и ергономичен дизайн

1,47-инчовият HD цветен дисплей осигурява ясно представяне на резултатите от измерванията, което улеснява четенето на данни както в работилницата, така и на полето. Автоматичното завъртане на екрана се адаптира към начина, по който държите устройството, осигурявайки удобно използване както за десничари, така и за левичари. Устройството е оборудвано с магнитно закрепване за лесно съхранение и бърз достъп по време на работа.

Мобилност, безопасност и готовност за употреба

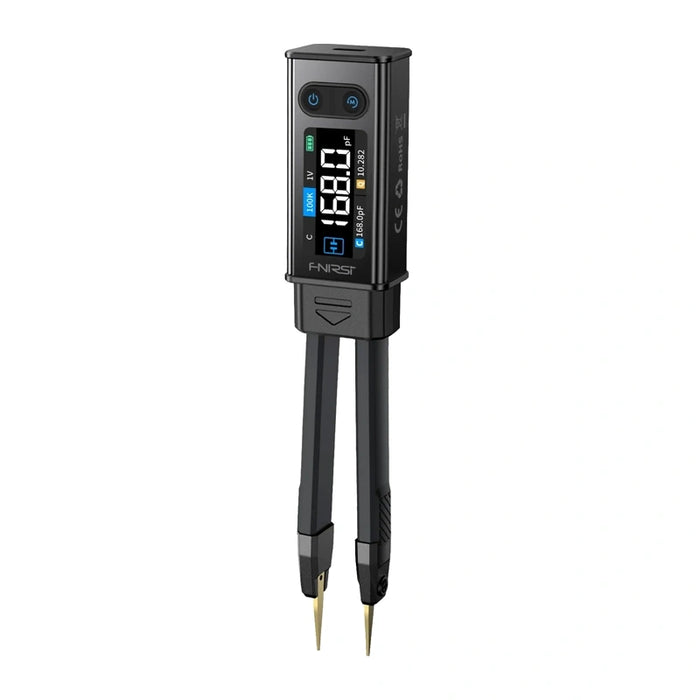

Компактният корпус, подобен на пинсета, означава, че тестерът се побира лесно в джоб или чанта за инструменти, така че винаги да го имате под ръка. Вградената литиева батерия с капацитет 300 mAh осигурява до приблизително 3 часа непрекъсната работа, а модерният USB-C порт позволява удобно зареждане. Устройството поддържа и измерване на напрежение до ±30 V и е оборудвано с функции за безопасност, които повишават безопасността на извършваните тестове, позволявайки комфортна работа с широк спектър от електронни компоненти.

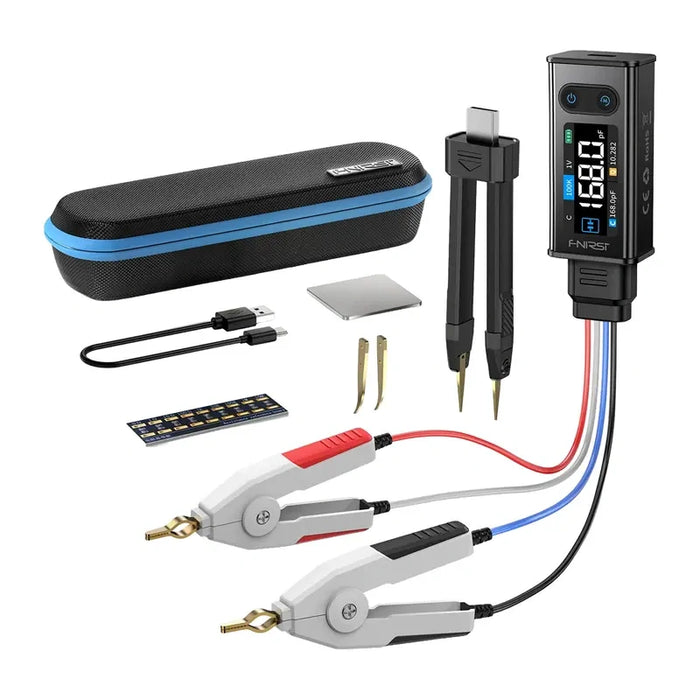

Включено

• LCR тестер
• кутия за съхранение
• извита сонда
• късосъединителна пластина
• кабел за данни
• щипка Келвин
• ръководство за потребителя
