USB FNIRSI FNB-C2 тестер

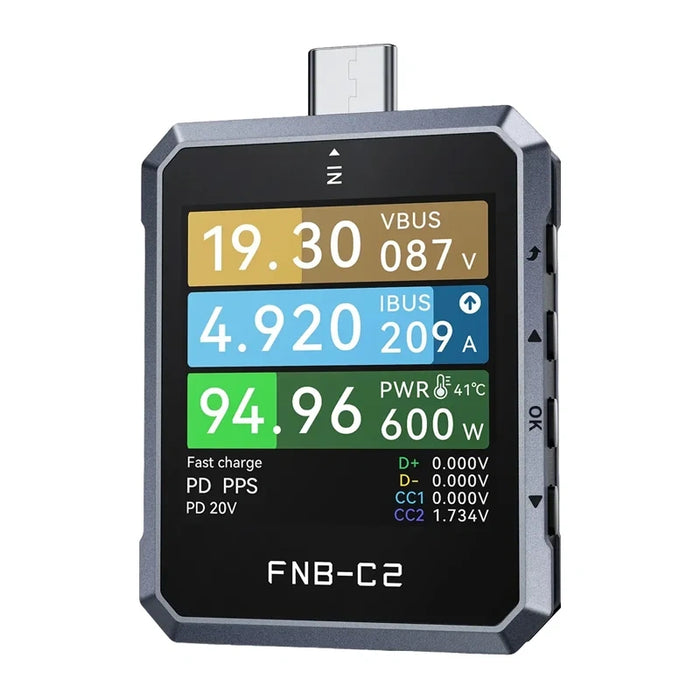

FNIRSI FNB-C2 USB тестер

Прецизният анализ на параметрите на захранването, поддръжката на най-новите стандарти за бързо зареждане и обширните диагностични функции правят FNIRSI FNB-C2 ценен инструмент както за инженери по електроника, сервизни техници, така и за любители на „Направи си сам“. Устройството ви позволява да анализирате параметрите на захранването, USB-C кабелите и процеса на зареждане. То предлага широк диапазон на измерване до 240 W, функция за регистриране на данни, анализ на качеството на захранването и възможност за четене на информация, съхранявана в USB-C кабелите. Пакетът е допълнен от ясен HD дисплей с автоматично завъртане на екрана и безпроблемна интеграция с компютри, без да е необходимо да се инсталират допълнителни драйвери.

Точност с лабораторно ниво за всяко измерване

FNIRSI FNB-C2 използва външен 20-битов аналогово-цифров преобразувател (ADC), който осигурява точност на измерването с лабораторно ниво и позволява резултатите да се показват с до седем значещи цифри. Тестерът измерва напрежение, ток и мощност с точност от 0,000001 V, A и W, което ви позволява да анализирате дори много малки промени в параметрите на захранването. Поддържа напрежения от 4 до 50 V, токове до 6,5 A и мощност до 240 W, така че работи безпроблемно както с традиционни зарядни устройства, така и със съвременни захранвания с мощност 100 W, 140 W или 240 W. Безопасността при работа е подобрена от вграден температурен сензор, който следи температурата на устройството в реално време с точност до 1°C.

Пълен контрол върху зареждането

Тестерът поддържа стандарта Power Delivery 3.1 EPR, използвайки специален чип, отговорен за комуникацията по протокола, осигурявайки стабилна съвместимост със съвременните зарядни устройства. Той автоматично разпознава и активира най-популярните технологии за бързо зареждане, включително UFCS, Quick Charge 2.0, 3.0, 4 и 5, Huawei FCP и SCP, OPPO VOOC и SVOOC, както и VIVO VFCP. Устройството може също така да записва данни за договаряне на протокола Power Delivery между зарядното устройство и захранваното устройство, което улеснява откриването на проблеми със съвместимостта. Допълнителна функция е преобразуването на QC комуникацията в PD, което спомага за подобряване на съвместимостта между устройства, използващи различни стандарти за бързо зареждане.

Подробен анализ на USB-C кабели

FNIRSI FNB-C2 ви позволява да четете информация, съхранена в E-Marker чиповете на USB-C кабелите. Това ви позволява да проверите параметрите на кабели 3 A, 5 A, 50 V, EPR, Thunderbolt 3 и Thunderbolt 4, включително техния тип, дължина, максимална мощност, скорост на пренос на данни и стандартна версия. Тестерът предлага и функция за симулация за различни конфигурации на кабели – от модели без E-Marker чип, поддържащи до 60 W мощност, до кабели, съвместими с EPR профилите 100 W и 240 W. Стандартните 24-пинови USB-C мъжки и женски конектори, съвместими с USB 4 Gen3, поддържат двупосочно измерване на потока на мощност и позволяват кабелите да бъдат свързани във всяка ориентация.

Професионален анализ на качеството на захранването

Устройството предлага два режима за анализ на параметрите на захранването. Първият режим ви позволява да изобразявате графики на вълни на напрежение, ток и D+ и D− с честота на дискретизация от 2 до 1000 семплирания в секунда, докато вторият се използва за бърз анализ на пулсациите на напрежението с честота на дискретизация от 20 000 до 2 милиона семплирания в секунда. Тестерът показва и вълновата форма на напрежението на USB шината (VBUS) в реално време, което позволява оценка на стабилността на захранването в честотния диапазон от 20 kHz до 2 MHz. Функцията за запис ви позволява непрекъснато да записвате вълнови форми на напрежение и ток до 9 часа, с възможност за задаване на интервал на запис от 1 до 120 секунди и задаване на начални и крайни условия за измерванията.

Данни, които помагат за оценка на производителността

FNIRSI FNB-C2 записва резултатите от измерванията в десет независими набора от статистически данни, обхващащи капацитет, енергия и време на работа. Въз основа на събраните данни, той автоматично изчислява капацитета на батерията и ефективността на зареждане, което улеснява оценката на производителността на захранвания, външни батерии или клетки. Това решение ви позволява удобно да сравнявате последователни измервания и да наблюдавате промените в параметрите за продължителен период на употреба.

Лесен за четене екран и удобна за потребителя работа

1,54-инчовият цветен TFT-LCD дисплей с резолюция 240 × 240 пиксела осигурява ясен изглед на всички параметри. Вграденият сензор за гравитация автоматично завърта изображението в четири посоки, като гарантира, че дисплеят остава лесен за четене, независимо от това как е ориентирано устройството. Тестерът работи с компютри с Windows и macOS, без да е необходимо да инсталирате допълнителни драйвери, което ви позволява лесно да разширите функционалността му и да актуализирате софтуера, като устройството се разпознава като USB флаш устройство. Можете също така да регулирате яркостта на екрана, времето за автоматично затъмняване, цветовата тема и езика на интерфейса, както и бързо да възстановите фабричните настройки, ако е необходимо.

Включено

• USB тестер
• ръководство за потребителя
