| Маркетингово описание |

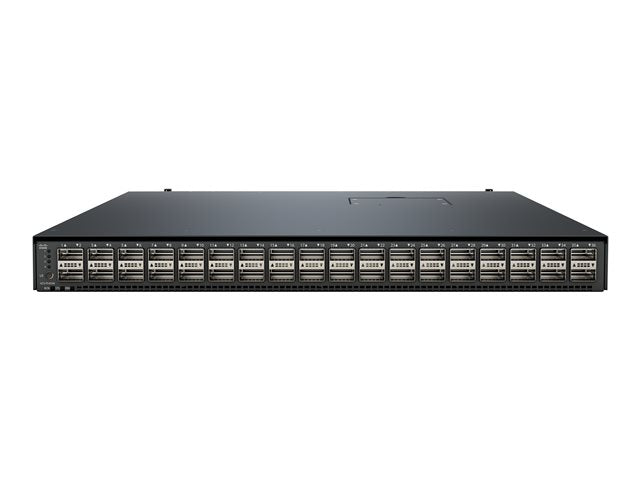

Cisco UCS 6536 Fabric Interconnect (FI) е основна част от Cisco Unified Computing System, осигуряваща както мрежова свързаност, така и възможности за управление на системата. Cisco UCS 6536 Fabric Interconnect предлага функции с линейна скорост, ниска латентност и без загуби за 10/25/40/100 Gigabit Ethernet, Fiber Channel, NVMe over Fabric и Fiber Channel over Ethernet (FCoE).
Cisco UCS 6536 Fabric Interconnect осигурява комуникационната основа и управленската свързаност за Cisco UCS X-Series изчислителни възли, шасита UCS X9508 X-series, UCS B-series блейд сървъри, UCS 5108 B-series шасита за сървъри и UCS C-series сървъри за стандартни стойки. Всички сървъри, свързани към Cisco UCS 6536 Fabric Interconnect, стават част от един, високонадежден домейн за управление. Освен това, като поддържа унифициран фабрик, Cisco UCS 6536 Fabric Interconnect осигурява както LAN, така и SAN свързаност за всички сървъри в своя домейн. |
| Характеристики на продукта |
-
Управление (Cisco UCS Manager/Cisco Intersight)
Позволява на всички елементи, свързани към интерконекторите, да участват в един, високонадежден домейн за управление.
-
Унифициран фабрик
Намалява TCO, като намалява необходимия брой мрежови карти, HBA адаптери, суичове и кабели. Поддържа едновременно Fiber Channel и Ethernet трафик в унифициран фабрик.
-
Архитектура с разширител на фабрика
Мащабира се до 20 блейд шасита без допълнителна сложност, като елиминира нуждата от отделно управление на шасито и блейд суичове и намалява необходимия брой кабели. Осигурява детерминирана латентност за оптимизирана производителност на приложенията.
-
Мощна производителност
Осигурява високоскоростна, ниско-латентна свързаност към шасито. Осигурява приблизително 50 процента намаляване на сквозната системна латентност.
-
Фабрик без загуби
Осигурява надеждна, здрава основа за обединяване на LAN и SAN трафик на един транспорт.
-
Управление на потока по приоритет (PFC)
Опростява управлението на множество потоци трафик през една мрежова връзка. Поддържа различни класове на услуга, като помага за едновременното използване на загубоустойчив и класически Ethernet в един фабрик.
-
Системно управление на честотната лента
Помага за осигуряване на последователно и съгласувано качество на обслужването (QoS) в цялата система.
-
Задни портове
Помага за поддържане на кратки и ефективни дължини на кабелите.
-
Резервни вентилатори и захранвания с горещо сменяемост
Помага за осигуряване на висока наличност в множество конфигурации. Увеличава удобството за обслужване. Осигурява непрекъсната работа по време на поддръжка. Всеки вентилаторен модул се състои от два ротора. Резервирането на вентилаторите е реализирано на ниво ротор, като общо има 12 ротора в 6 вентилаторни модула.
|
| Общи |
| Тип устройство |
Суич - 36 порта - управляем |
| Тип корпус |
Въздушен поток отпред назад, монтаж в стойка 1U |
| Подтип |
100 Gigabit Ethernet |
| Портове |
30 x 10 Gigabit / 25 Gigabit / 40 Gigabit / 100 Gigabit QSFP28 + 4 x 10/25/40/100 Gigabit Ethernet или 8/16/32 Gigabit Fibre Channel + 2 x 1/10/25/40/100 Gigabit QSFP28 |
| Производителност |
Пропускателна способност на суича: 7.42 Tbps
Латентност: < 1 µs
Хардуерно препращане на Layer 2: 7.42 Tbps
Хардуерно препращане на Layer 2: 2.4 Bpps
Агрегирана скорост на данни: 14.84Tbps |
| Капацитет |
Layer 2 VLAN: 3000
QoS хардуерни опашки на порт: 16 |
| Размер на таблицата с MAC адреси |
32000 записа |
| Поддръжка на Jumbo кадри |
9216 байта |
| Протокол за маршрутизация |
IGMPv2, IGMP, IGMPv3 |
| Протокол за отдалечено управление |
RMON |
| Функции |
Поддръжка на DCBX, управление на потока по приоритет, разширен избор на трафик, QoS, поддръжка на LACP, LACP, CoS, FET, поддръжка на FCoE, възможност за разделяне на портове, PFC, капсулация на VLAN, WRR, RPVST+, четириядрен процесор, 6 вентилаторни модула |
| Съвместими стандарти |
IEEE 802.3, IEEE 802.1Q, IEEE 802.1p, IEEE 802.3x, IEEE 802.3ad (LACP), IEEE 802.1w, IEEE 802.3ae, IEEE 802.1s, IEEE 802.1Qbb, IEEE 802.1Qaz, IEEE 802.3bm, IEEE 802.3by, IEEE 802.3bg |
| RAM |
32 GB |
| Вградени устройства |
6 x вентилатора |
| Индикатори за състояние |
Захранване, състояние, сигнализация |
| Разширение / свързаност |
| Интерфейси |
30 x 10/25/40/100Gbit LAN QSFP28 FCOE / uplink
4 x 10/25/40/100Gbit LAN или 8/16/32Gb Fibre Channel QSFP28 FCOE / унифициран порт
2 x 1/10/25/40/100Gbit LAN QSFP28 FCOE / uplink
1 x 10/100/1000 Base-T RJ-45 управление
1 x USB Type A
1 x сериен (RS-232) RJ-45 конзола
2 x 10/100/1000 Base-T клъстериране |
| Захранване |
| Захранващо устройство |
Вътрешно захранване (не е инсталирано) - горещо сменяемо |
| Максимално поддържано количество |
2 |
| Резервиране на захранването |
Опционално |
| Схема на резервиране на захранването |
1+1 (с опционално захранване) |
| Разни |
| Включени принадлежности |
Комплект принадлежности за шаси |
| Съответствие със стандарти |
CISPR 22 Class A, CISPR 24, EN 61000-3-2, EN 61000-3-3, EN55024, AS/NZS 60950-1, ICES-003 Class A, RoHS, UL 60950-1 Second Edition, GB 4943, Directive 2004/108/EC, EN 60950-1 Second Edition, IEC 60950-1 Second Edition, Directive 2006/95/EC, VCCI Class A, KN22 Class A, EN 55022 Class A, FCC CFR47 Part 15 A, CNS 13438 Class A, EN 300 386, KN 61000-4, CAN/CSA-C22.2 No. 60950-1, AS/NZS CISPR22 Class A |
| Софтуерни / системни изисквания |
| Включен софтуер |
Cisco Intersight |
| Размери и тегло |
| Ширина |
43.9 cm |
| Дълбочина |
62.7 cm |
| Височина |
4.4 cm |
| Тегло |
11.6 kg |
| Производствена гаранция |
| Сервиз и поддръжка |
Ограничена гаранция - 3 години |
| Експлоатационни параметри |
| Минимална работна температура |
0 °C |
| Максимална работна температура |
40 °C |
| Диапазон на работна влажност |
5 - 95% (без кондензация) |
| Минимална температура на съхранение |
-40 °C |
| Максимална температура на съхранение |
70 °C |
| Диапазон на влажност при съхранение |
5 - 95% (без кондензация) |
| Информация за съвместимост |
| Предназначен за |
P/N: UCSX-M7-MLB |
