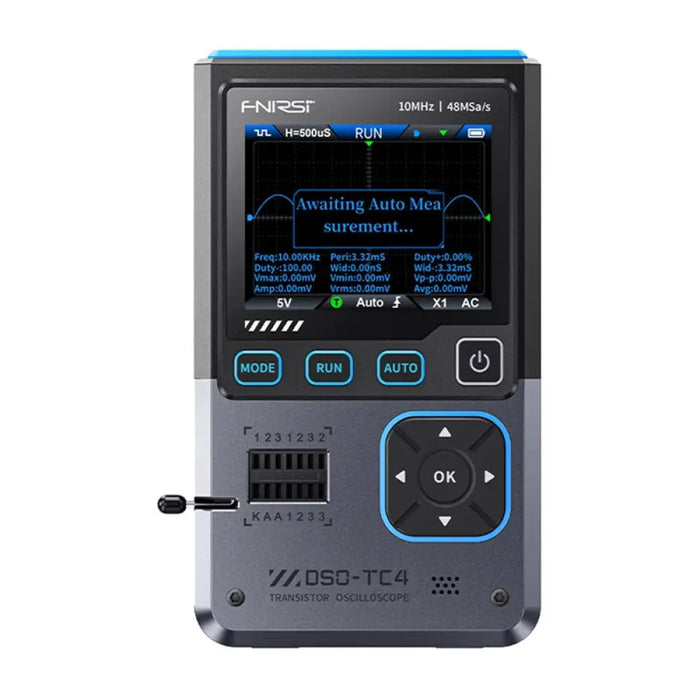

Преносим мини 3-в-1 осцилоскоп FNIRSI DSO-TC4
FNIRSI DSO-TC4 е устройство, което съчетава три функции: цифров осцилоскоп, тестер на електронни компоненти и генератор на сигнали. Чрез комбиниране на анализ на формата на вълната с функции за разпознаване на компоненти и тестване на сигнали, то ще се окаже полезно в сервизни приложения. В допълнение, интелигентната функция Anti-Burn предпазва входната верига от повреда, когато измервателните сонди са свързани неправилно. Това прави оборудването безопасно за употреба дори от по-ненапреднали потребители.
Функции за измерване и анализ на сигнала
Устройството предлага измервателна честотна лента до 10 MHz и честота на дискретизация от 48 MSa/s. То може да показва вълнови форми с висока детайлност и точност, което позволява анализ на напрежени сигнали в реално време. С 13 предварително дефинирани вълнови форми и честоти в диапазона 0-50 kHz (амплитуда 0,1-3,0 V), генераторът на сигнали позволява симулация на различни работни условия на вериги.
Разширени възможности за тестване на компоненти
Вграденият тестер за компоненти автоматично разпознава диоди, транзистори (включително MOSFET), резистори, кондензатори и други пасивни и активни компоненти. С тестови контакти и интелигентно разпознаване на компоненти са възможни бърза диагностика и идентифициране на параметри.
Удобна работа
2,8-инчов TFT цветен екран осигурява лесни за четене данни и графики. Потребителският интерфейс поддържа осем езика, което улеснява конфигурирането на устройството. Контролният панел е проектиран за бърз достъп до ключови функции, като автоматичен режим, пауза и смяна на режима.
Свързаност и захранване
Осцилоскопът разполага с USB-C порт за зареждане и пренос на данни. Възможността за експортиране на вълнови форми към компютър улеснява по-нататъшен анализ и архивиране на резултатите. Вградената литиево-йонна батерия с капацитет 1500 mAh осигурява дълга работа на устройството, а автоматичният режим на заспиване удължава времето за работа между зарежданията.
Включено
- осцилоскоп
- P1600 сонда
- крокодилска скоба
- 3x тестови куки
- ръководство за потребителя
- USB-C кабел за зареждане
- адаптер
Осцилоскоп
| Производител |
Фнирси |
| Модел |
DSO-TC4 |
| Дисплей |
TFT цветен екран 2,8 инча |
| Подсветка |
Регулируема яркост |
| Захранване |
USB тип C (5V/1A) |
| Батерия |
Литиево-йонна 3.7V, 1500mAh |
| Езици |
8 езика (включително китайски, английски, немски, португалски, японски, испански, корейски, руски) |
| Размери |
приблизително 90×142×27,5 мм |
| Тегло |
186 г |
| Честота на дискретизация в реално време |
48MSa/s |
| Аналогова честотна лента |
10 MHz |
| Входен импеданс |
1MΩ |
| Режим на свързване |
AC/DC |
| Диапазон на тестовото напрежение |
Сонда 1:1 - 80Vpp (±40V); Сонда 10:1 - 800Vpp (±400V) |
| Вертикална чувствителност |
10mV/дел.-10V/дел. (диапазон X1) |
| Вертикално отместване |
Регулируем с индикация |
| Диапазон на времевата база |
50ns-20s |
| Режими на задействане |
Автоматично / Нормално / Единично |
| Тип спусък |
Нарастващ фронт, Наслизащ фронт |
| Ниво на задействане |
Регулируем с индикация |
| Замразяване на вълновата форма |
Да (функция HOLD) |
| Автоматично измерване |
Максимални, мин., средни, RMS, Vpp, честота, период, коефициент на запълване (работен цикъл) стойности |
Транзистори
| Диод |
Обхват: Пад на напрежението <5V |
| Ценеров диод |
Обхват: 0.01-32V; обратно пробивно напрежение (изпитвателна зона KAA). |
| Полеви транзистори (FET) |
JFET - измерване на капацитета на гейта (Cg), ток Id при Vgs и пад на напрежение през предпазния диод (Uf); IGBT - измерване на дрейновия ток при Vgs, пад на напрежение през предпазния диод (Uf); MOSFET - прагово напрежение (Vt), капацитет на гейта (Cg), съпротивление дрейн-сорс (Rds), пад на напрежение през предпазния диод (Uf). |
| Тиристори (SCR) |
Еднопосочно - напрежение на задействане <5V, ниво на гейта; двупосочно - ток на задействане <6mA |
| Кондензатори |
Обхват: 25pF-100mF, измерване на капацитет и коефициент на загуби (Vloss) |
| Резистори |
Обхват: 0.01Ω-50MΩ |
| Индуктор |
Обхват: 10μH-1000μH |
Генератор на сигнали
| Изходна вълнова форма |
Поддържа 13 вида вълнови форми |
| Честота на вълновата форма |
0-50 kHz |
| Коефициент на запълване на вълновата форма |
0-100% |
| Амплитуда на вълновата форма |
0,1-3,0V |
